电机电源连接和电气配置是设备安装过程中的关键步骤.电压,电流和启动方式会影响电缆规格,断路器容量以及控制线路接法.如果配置不正确,可能导致启动困难,过载或设备故障.

下面是一份关于常见 220V 单相电机和 380V 三相电机接线与选型的简要指南.

单相和三相电机接线方法

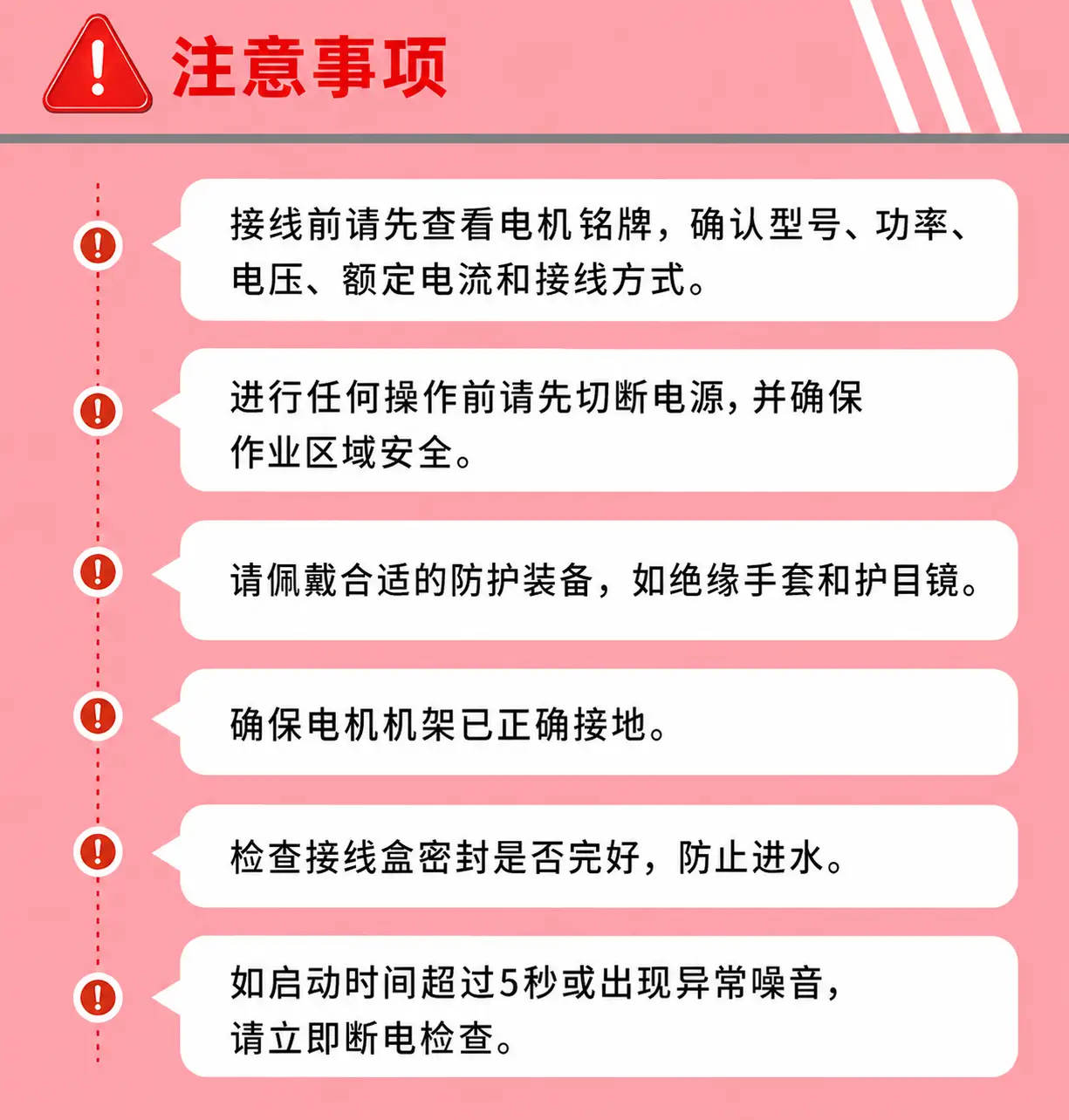

电机接线注意事项

电缆选择

应选择能够承载电机额定电流的电缆.电流越大,所需电缆截面积越大.同时,还需要考虑导体材质和电缆长度.

导体材质

铜电缆导电性能更好,适合较大电流和要求较高的电气应用.在大多数现代安装场景中,铜导体已经基本取代铝导体.

铝导体的载流能力约为铜导体的 70%.它更容易氧化和蠕变,接线可靠性较差,通常只用于低成本或临时供电系统.

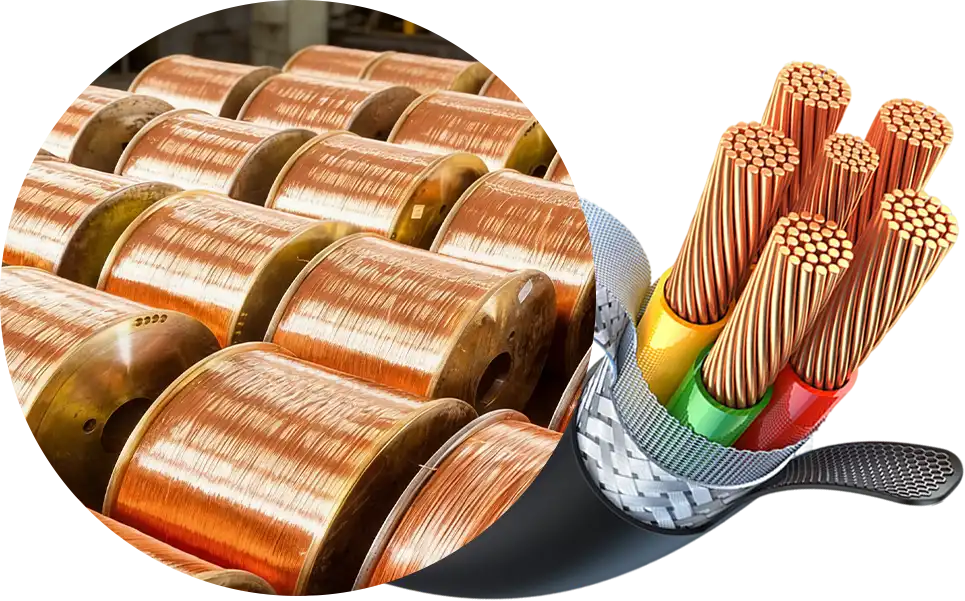

铜电缆

电缆截面积

电缆截面积与电流直接相关.电流越大,所需截面积越大,以防止电缆过热或因过载而损坏.

选择电缆规格时,应结合安装方式,环境温度和允许电压降进行判断.

电缆长度

电流通过电缆时会产生电压降,从而降低电机端子的实际电压.如果供电距离较长,需要根据允许电压降重新核算电缆规格,必要时应加大电缆截面积.

电缆越长,电阻越大,电压降也越明显.长距离布线时建议使用更大截面积的电缆,以减少电压损失.

电机启动方式

电机功率

启动方式

启动电流

转换时间

≤ 7.5 kW

直接启动

额定电流的 5–8 倍

不需要

7.5–55 kW

星三角启动

额定电流的 2–3 倍

5–15 秒

≥ 55 kW

软启动器或变频器

额定电流的 1–4 倍

可调

*以上功率范围为常见参考值.实际启动方式应根据现场供电容量和允许电压降来选择.

电机电源连接

应在电机和电源之间安装断路器或过载保护器,以防止设备因过电流或异常运行而损坏.

注意:对于三相系统,星三角启动系统或软启动系统,安装和调试应由合格电工完成.

单相直接启动接线

该方法适用于 220V 单相电机.接线时应按照电机铭牌上的额定电压和接线图进行操作.

  1. 关闭主电源,并确认断路器处于 OFF 关闭位置.
  2. 按所需长度剥开电缆外皮,露出干净的铜导体.
  3. 将零线 N 和火线 L 接入断路器输出端子,并拧紧固定.
  4. 将电机火线和零线接入对应端子,并牢固拧紧,确保连接可靠.

火线和零线连接

带 L/N 标识的断路器:火线接 L,零线接 N,按端子标识接线.

漏电保护器:零线接 N,火线接标识的火线端子.

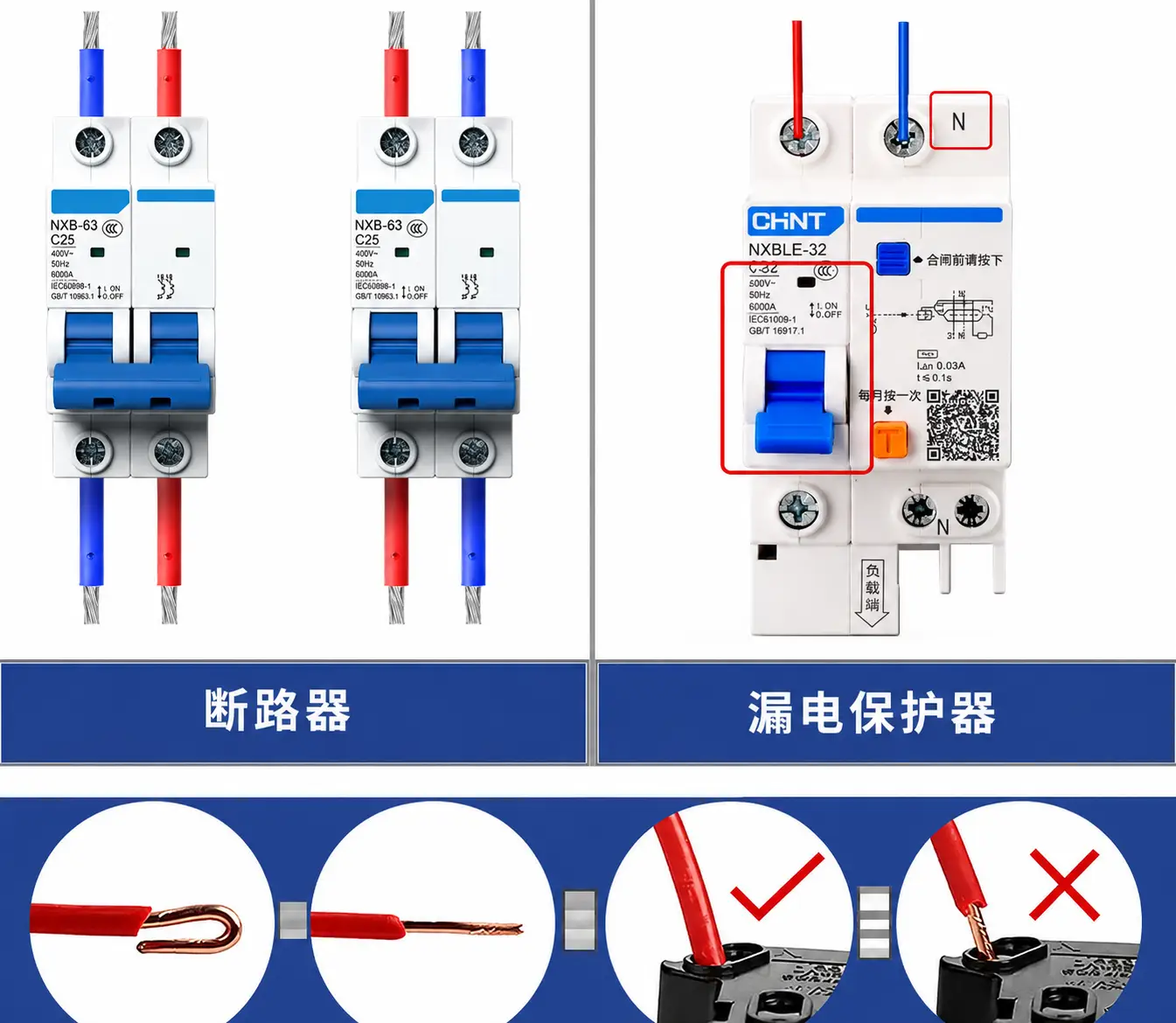

单相电机接线方法

三相直接启动接线

由于三相电机接线相对复杂,应由合格电工进行安装.

为了保证安全可靠运行,通常需要配置以下保护和控制元件:

断路器:用于保护线路,防止过载和短路.

接触器:用于控制电机启动和停止.

热过载继电器:提供过载保护,防止电机损坏.

  1. 切断电源,防止接线过程中发生触电.
  2. 将三相电源线 L1,L2,L3 按顺序接入断路器输入端 L1,L2,L3,并正确连接接地线.
  3. 将断路器输出端连接到接触器输入端 L1,L2,L3.
  4. 可选:将接触器输出端 T1,T2,T3 连接到热过载继电器输入端,再将继电器输出端连接到电机端子 U1,V1,W1.

控制回路接线

本部分说明用于接触器线圈吸合的电启动控制回路.

  1. 从断路器输出端取控制火线.
  2. 将火线接入常闭停止按钮 SB1 的 11 到 12 端子.
  3. 从 SB1 输出端接到常开启动按钮 SB2 的 23 到 24 端子.
  4. 从 SB2 输出端接到接触器线圈端子 A2.
  5. 将接触器线圈端子 A1 接到零线 N.
  6. 将辅助常开触点 13 到 14 与启动按钮并联.接触器吸合后,13 到 14 闭合,形成自保持回路.

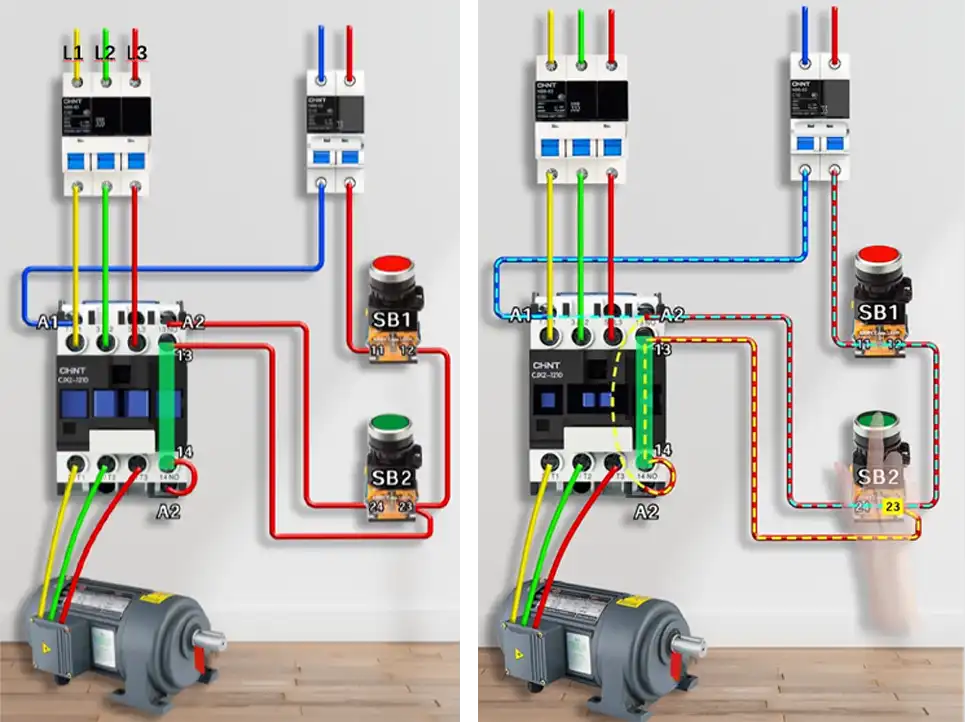

三相电机接线方法

如果电机旋转方向错误,可交换任意两根相线来调整转向.详细操作可参考 如何正确调整平模颗粒机模盘反转问题.

星三角启动接线

对于较大功率电机,可根据供电容量选择星三角启动,以降低启动冲击电流.

该方法通过切换绕组连接方式来降低启动电压.安装时需要使用三个接触器.

安装星三角启动器前,应确认电机具有六个接线端子,并确认铭牌支持三角和星形电压等级.还要确保供电电压匹配,使用正确的联锁保护,并设置合适的转换时间.安装应由合格人员完成.

切断电源.确认电机有六个接线端子 U1 V1 W1 和 W2 U2 V2,并确认铭牌支持星三角启动.

  1. 将三相电源通过断路器接入主接触器端子 L1 L2 L3.
  2. 按照图示,将主接触器输入端连接到三角接触器输入端.
  3. 将主接触器输出端 T1 T2 T3 连接到电机端子 U1 V1 W1.
  4. 将星形接触器上端子短接,形成公共点.将其下端子连接到 W2 U2 V2.
  5. 按图示连接三角接触器,完成三角回路.
  6. 连接时间继电器和控制回路.检查联锁,确保星形接触器和三角接触器不能同时吸合.

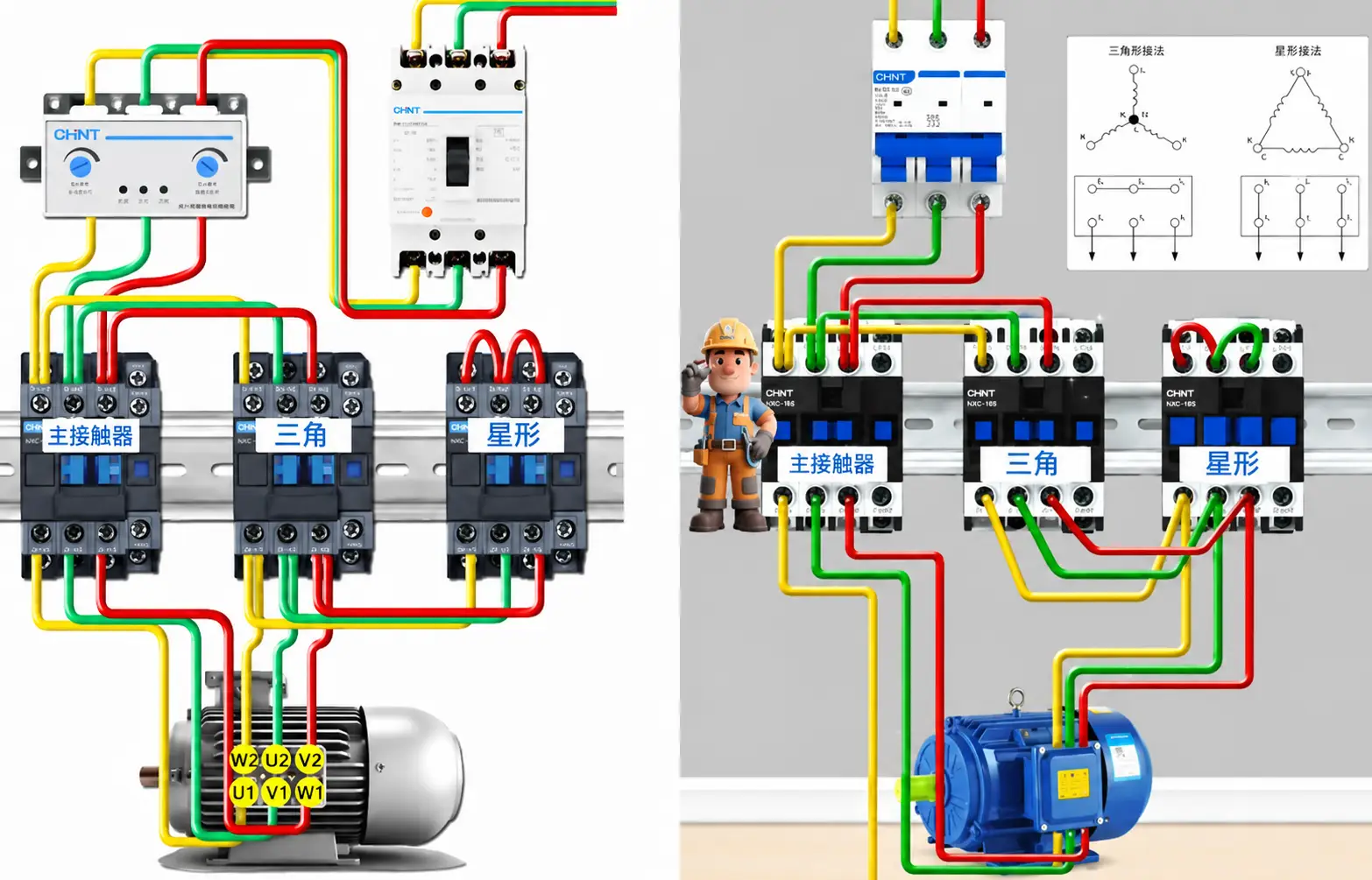

星三角启动接线方法

软启动器接线

大功率三相异步电机建议使用软启动器.软启动器通过 SCR 相位控制逐步升高电压,实现平稳加速.

  1. 切断主电源,并确认线路无电压.
  2. 将 L1 L2 L3 接入断路器输入端.从断路器输出端,将 L1 L2 L3 接入软启动器输入端子.
  3. 将软启动器输出端 T1 T2 T3 连接到电机端子 U V W.
  4. 将旁路接触器主触点与软启动器输出端并联,然后连接到 U V W.
  5. 将旁路接触器线圈连接到软启动器旁路控制端子.软启动器启动完成后会自动接入旁路.
  6. 接线完成后,检查相序,接地和端子紧固情况.先进行空载试运行,确认启动平稳,旁路切换正常后,再带负载运行.

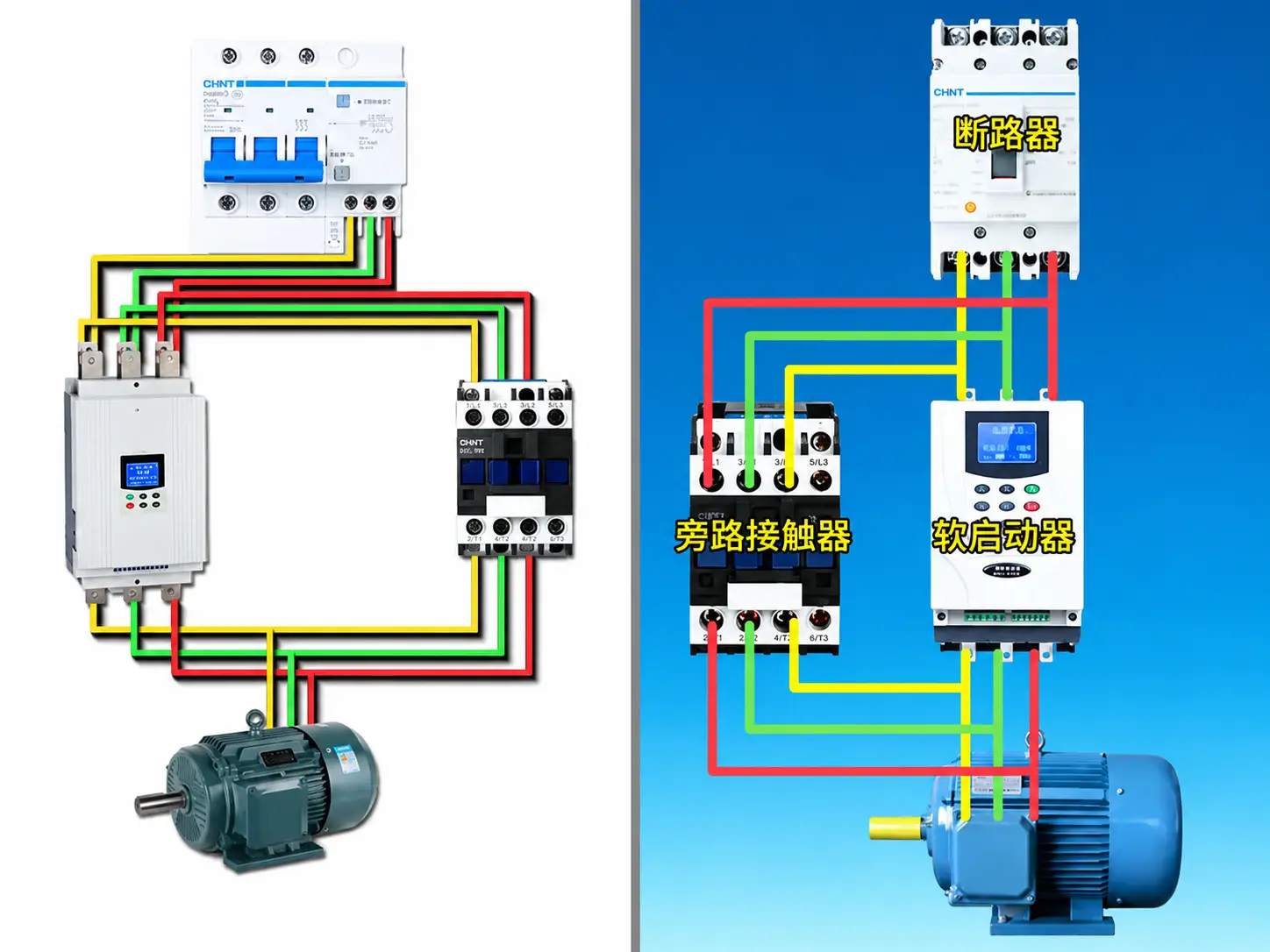

软启动器接线方法

电机选型参考指南

220V 单相电机

电机功率

额定电流

推荐断路器

接触器

热继电器设定范围

铜电缆

0.55 kW

4.5 A

10A C型

12A

4–6 A

1.5 mm2

0.75 kW

6.0 A

16A C型

12A

5–8 A

1.5 mm2

1.1 kW

8.5 A

20A C型

18A

7–10 A

2.5 mm2

1.5 kW

11.5 A

25A C型

25A

9–14 A

2.5 mm2

2.2 kW

15.5 A

32A D型

32A

13–18 A

4.0 mm2

3.0 kW

21.0 A

40A D型

40A

18–25 A

6.0 mm2

380V 三相电机

适用于直接启动,环境温度不超过 40°C 以及标准安装条件.

电机功率

额定电流

断路器 D型

接触器 AC 3

热继电器设定范围

铜电缆 S ≤ 20 m

铜电缆 20 m < S ≤ 50 m

0.75 kW

1.8 A

6 A

9 A

1.6–2.5 A

1.5 mm2

1.5 mm2

1.5 kW

3.4 A

10 A

9 A

2.5–4.0 A

1.5 mm2

2.5 mm2

2.2 kW

5.0 A

16 A

12 A

4.0–6.3 A

1.5 mm2

2.5 mm2

3.0 kW

6.4 A

16 A

12 A

5.5–8.0 A

2.5 mm2

2.5 mm2

4.0 kW

8.2 A

20 A

18 A

7.0–10.0 A

2.5 mm2

4.0 mm2

5.5 kW

11.6 A

32 A

25 A

9.0–13.0 A

4.0 mm2

4.0 mm2

7.5 kW

15.4 A

40 A

25 A

12.0–18.0 A

4.0 mm2;

6.0 mm2

11 kW

22.5 A

63 A

32 A

17.0–25.0 A

6.0 mm2

10 mm2

15 kW

30.0 A

80 A

40 A

23.0–32.0 A

10 mm2

10 mm2

18.5 kW

37.0 A

100 A

50 A

30.0–40.0 A

10 mm2

16 mm2

22 kW

44.0 A

100 A

63 A

37.0–50.0 A

16 mm2

25 mm2

30 kW

60.0 A

125 A

80 A

48.0–65.0 A

25 mm2

35 mm2

37 kW

73.0 A

160 A

95 A

55.0–80.0 A

35 mm2

50 mm2

45 kW

90.0 A

200 A

115 A

80.0–110.0 A

50 mm2

70 mm2

55 kW

108.0 A

225 A

150 A

90.0–125.0 A

70 mm2

95 mm2

合理配置电机供电系统,是设备长期稳定运行的重要基础.电缆规格,保护装置容量和启动方式,应与电机功率,铭牌参数以及现场供电条件相匹配.

在选型或安装过程中,如果某项参数不确定,应先确认技术细节,再继续操作,以避免不必要的损失或设备损坏.
