电机安装或维修后,可能会出现转向相反的情况.错误转向会影响进料和颗粒质量,严重时还可能损坏模具.因此,设备运行前一定要确认旋转方向.以下步骤适用于单相电机和三相电机.

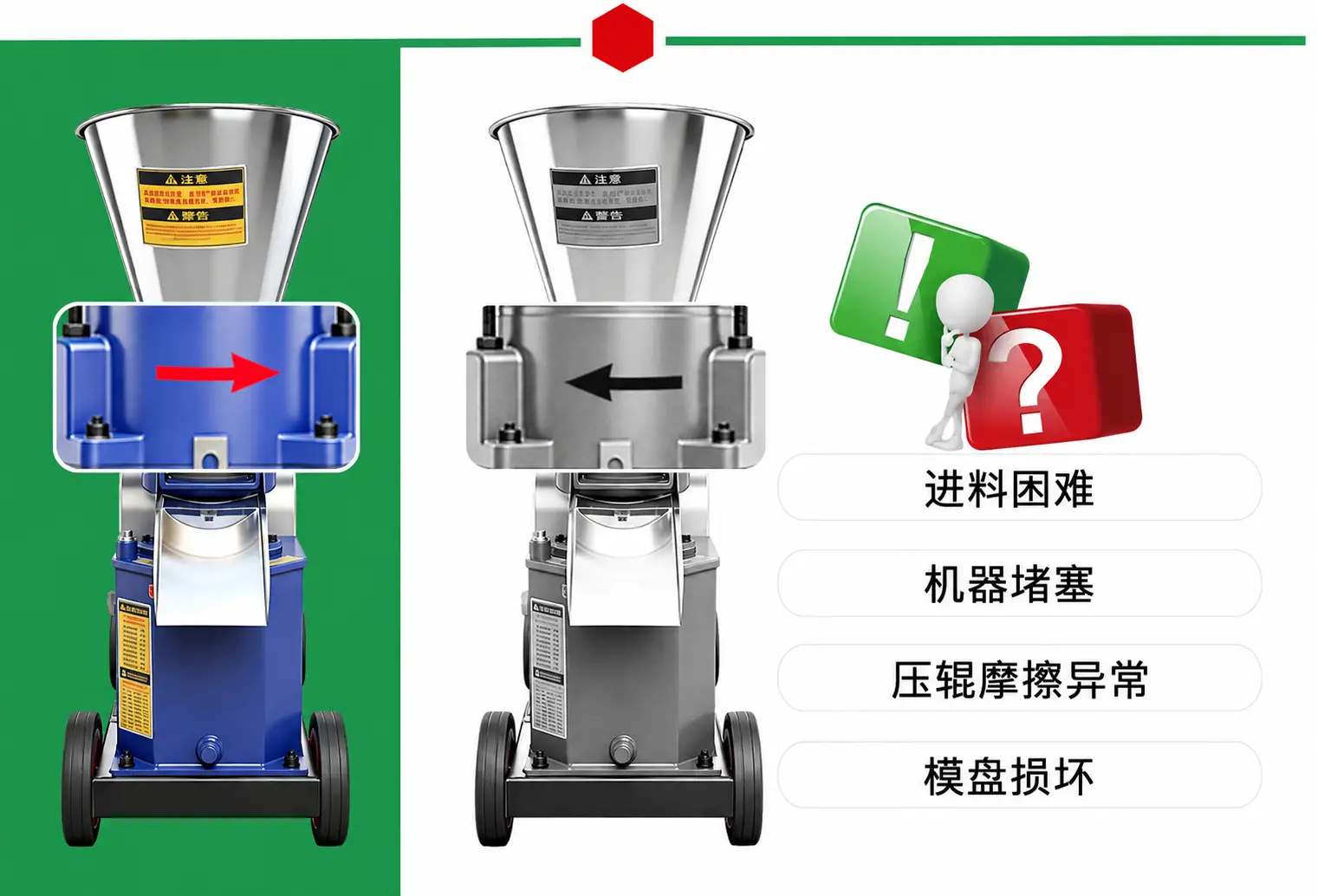

颗粒机反转方向

如何确认模盘旋转方向

在进行任何调整前,应先确认设备是否真的存在反转问题.

检查方法

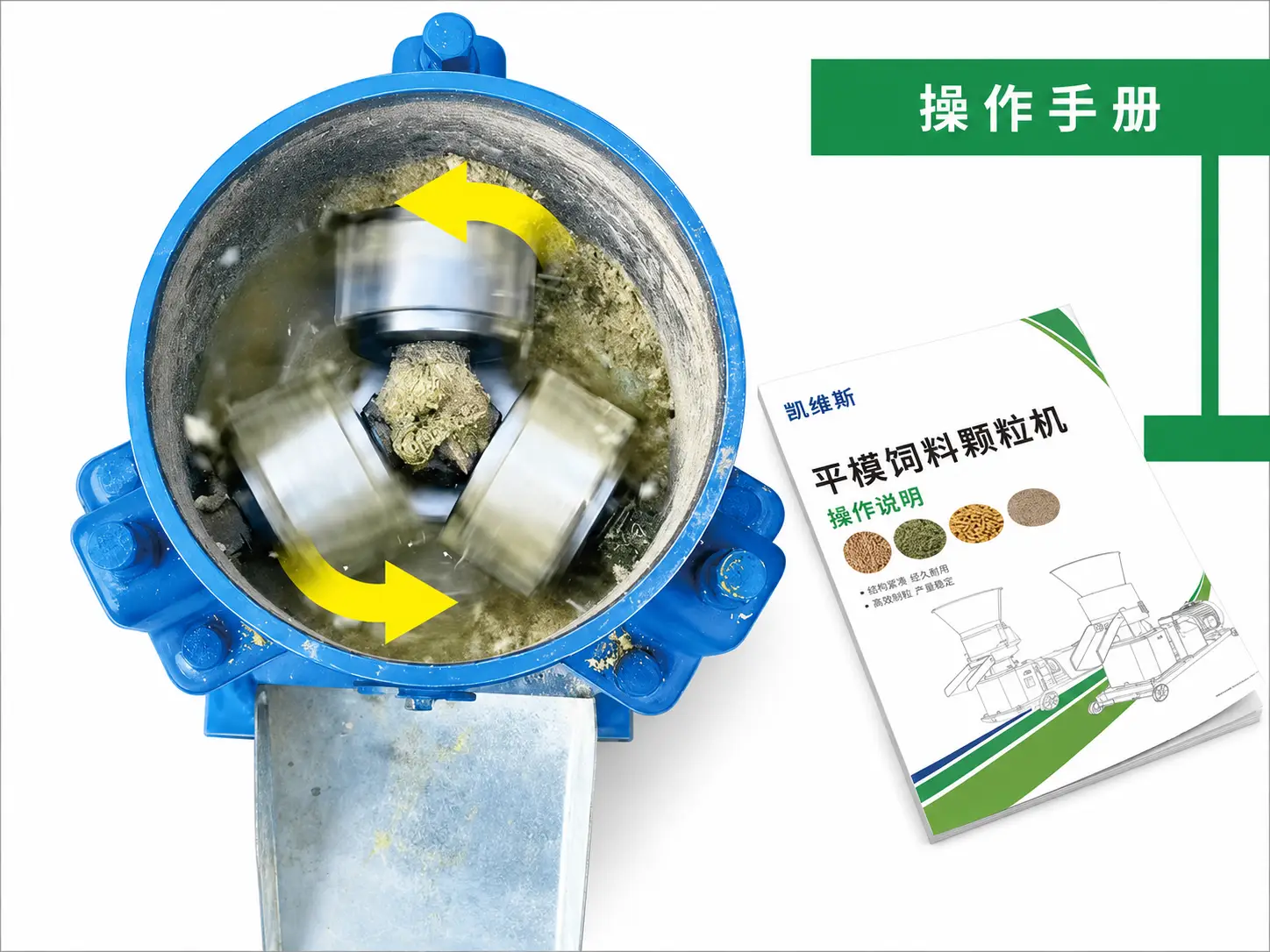

1. 从进料口观察模盘

短时间启动设备,从上方观察模盘.大多数平模颗粒机为逆时针旋转,但实际应以铭牌或说明书标注方向为准.

判断正确旋转方向

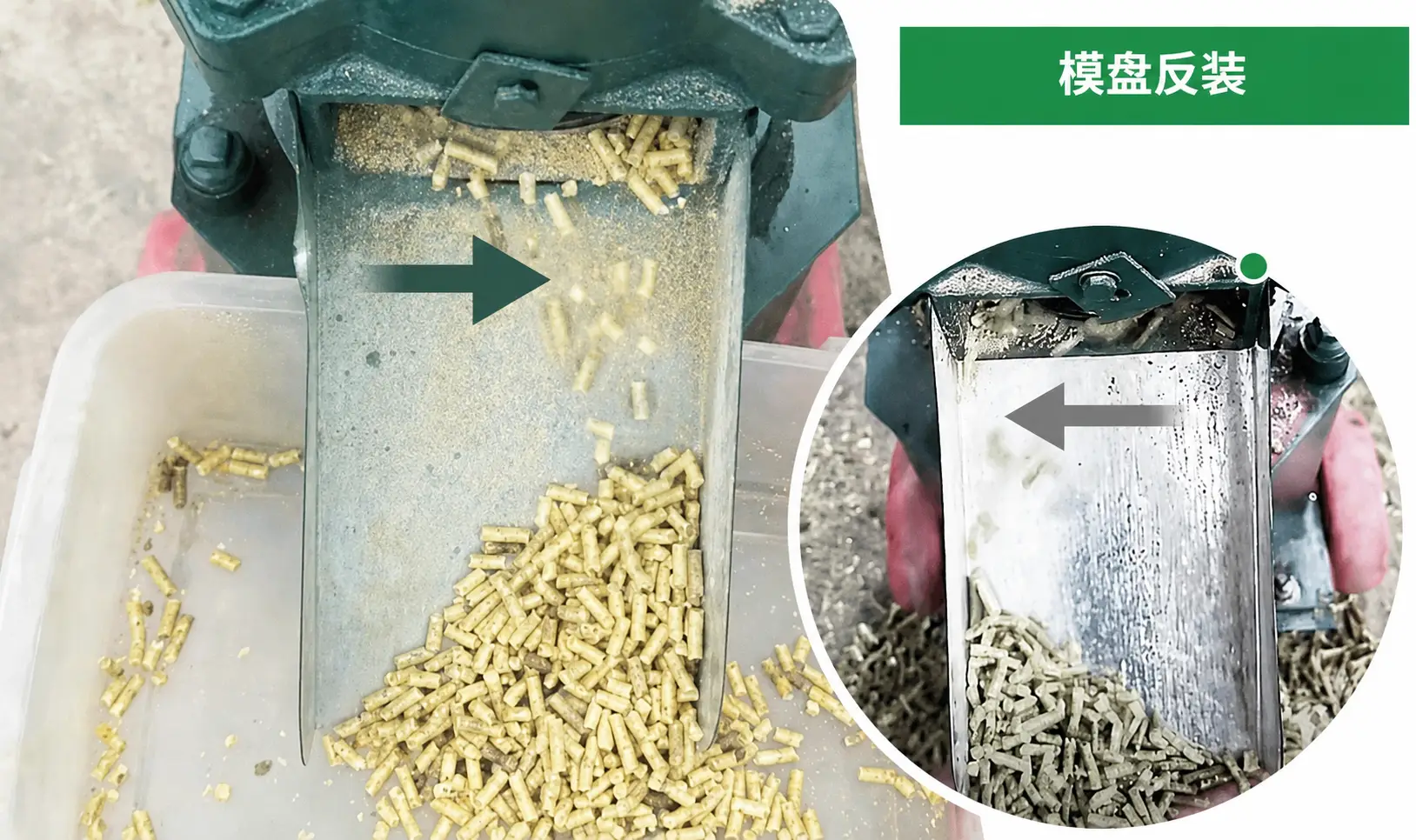

2. 如果看不到模盘,可观察出料方向

加入少量物料.正常转向下,颗粒会向出料口右侧移动.如果颗粒偏向左侧,电机很可能处于反转状态.

观察出料方向

模盘反转的影响

模盘旋转方向决定了物料流动和压缩路径.当旋转方向错误时,制粒过程会被打乱,并可能带来以下问题:

  • 压辊和模盘之间出现异常摩擦和发热,加快磨损
  • 颗粒成型效果差
  • 物料被推向错误方向,导致不进料或压辊打滑
  • 制粒效率下降
  • 电流负载异常或电机过热

模盘旋转方向取决于电机转向.颗粒机通常使用单相电机或三相电机,不同电机的调整方法不同.下面分别说明.

安全注意事项和建议

  • 进行任何接线操作前,必须完全切断电源.
  • 重新接线或更换电机后,应进行短时间试运行,确认旋转方向和压辊状态正常.
  • 如果发现反转,应立即停机,避免磨损或堵料.

单相电机转向和调整方法

小型颗粒机通常使用单相电机,常见产量一般低于每小时 200 kg.

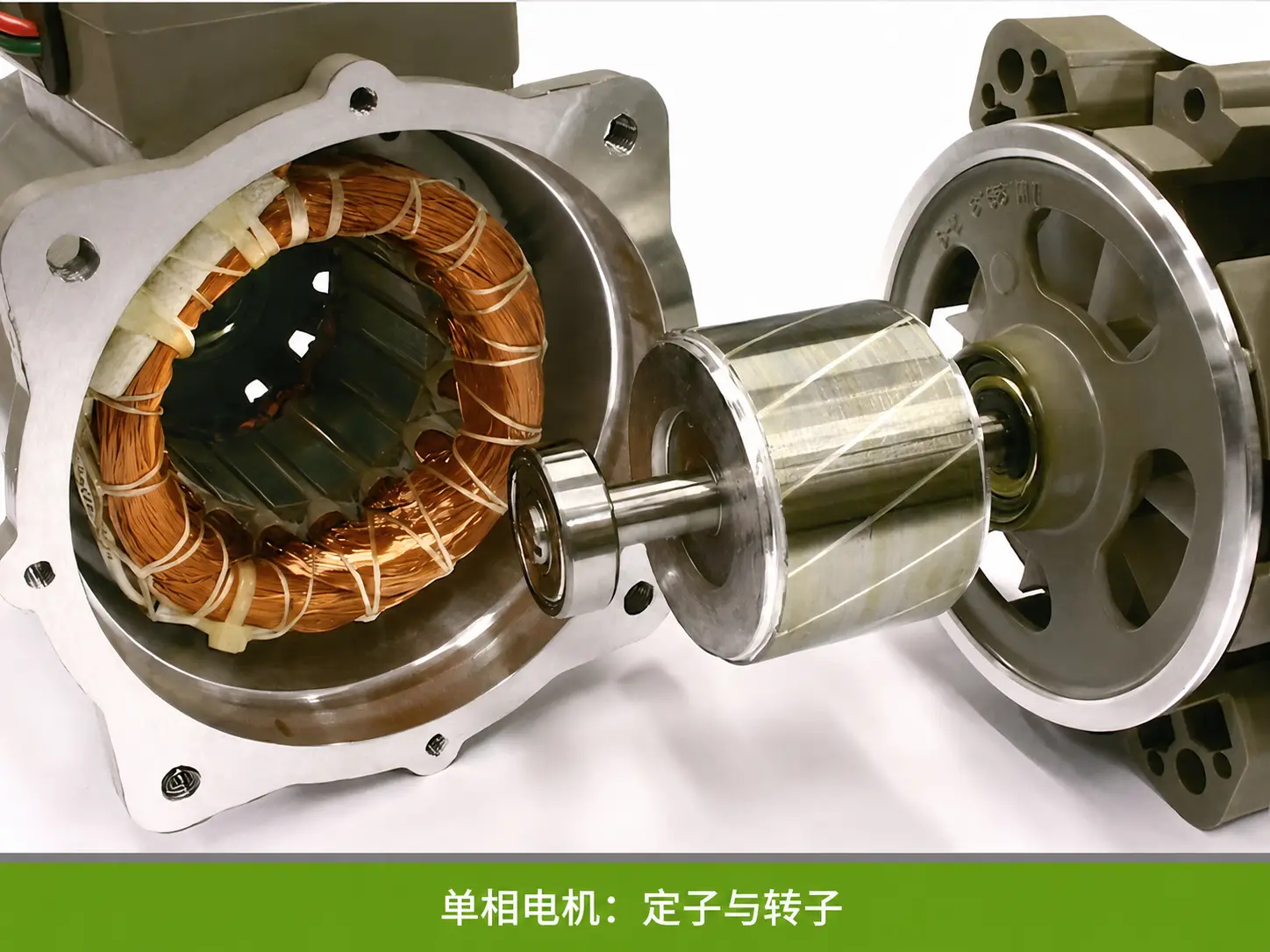

单相电机由定子转子组成.定子内部有运行绕组和启动绕组.配合电容后,启动绕组会产生相位差,从而决定电机的旋转方向.转子在该磁场中旋转,并带动冷却风扇运转.

单相电机定子和转子

单相电机依靠启动绕组和电容形成定向磁场.控制盒连接这些部件,其接线方式会决定电机启动方向.改变这些连接方式,即可改变旋转方向.

常见反转原因

  • 控制盒内部接线错误或接线混乱
  • 更换或维修电机后,线路没有正确恢复
  • 误以为调换插头方向就能改变电机转向

正确调整方法

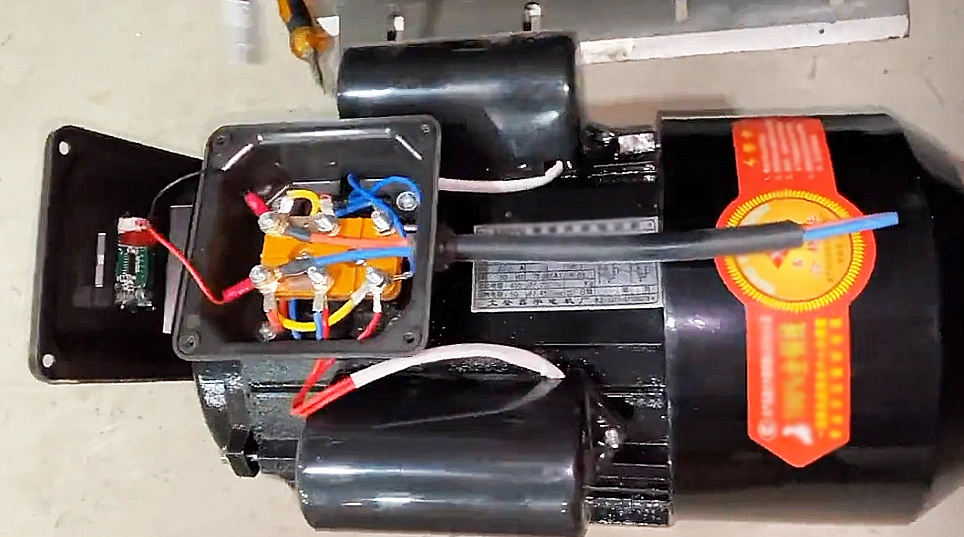

单相电机的旋转方向,需要通过控制盒改变启动绕组的连接方式来调整.

正确反转调整方法

步骤 1:断电并打开控制盒

先完全切断电源,然后打开后部控制盒或外盖,找到接线端子和连接片.

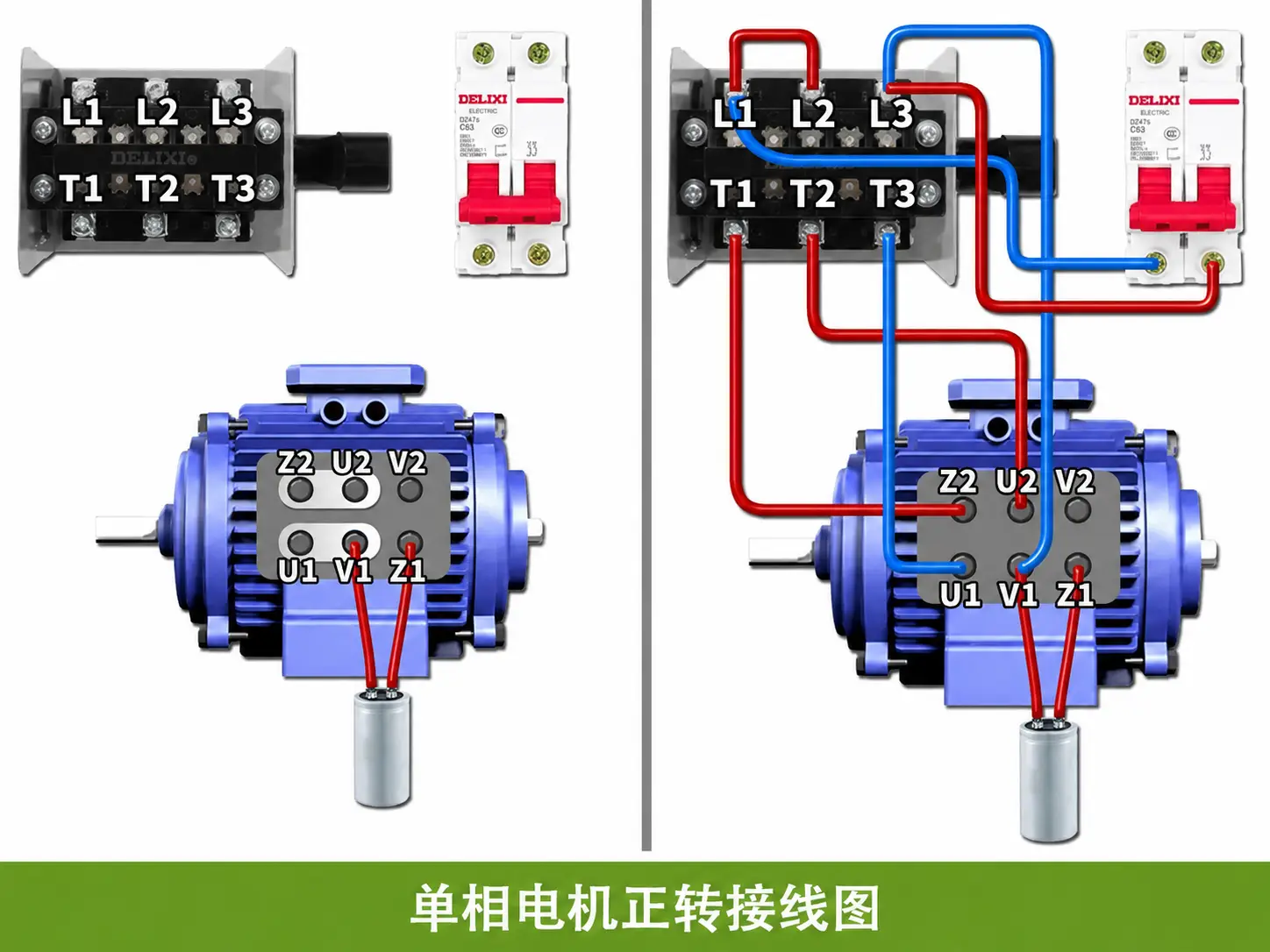

单相电机接线图

步骤 2:查看电机上的接线图

调整前,应先确认电机上的接线图,识别正确的接线方式.

图中展示的是正常正转时的标准接线布局.

端子含义

符号 含义 是否影响转向
U1 / U2 主绕组端子
Z1 / Z2 启动绕组端子
V1 / V2 内部辅助点 无直接影响
C,电容 产生相位差 间接影响
L1 / L2 / L3 正反转开关输入端
T1 / T2 / T3 正反转开关输出端 控制转向
断路器 电源保护

不同品牌的端子标识可能会有所不同.实际操作时,应始终以电机接线盒内提供的接线图为准.

铜连接片

通过改变连接片位置,例如横向或纵向连接,可以切换运行绕组和启动绕组之间的连接关系.这种结构比较简单,便于调整电机转向.

操作步骤

  1. 松开端子螺丝,使连接片可以滑出.不要将螺丝完全拆下.
  2. 将连接片移动到正转位置:U1–V1 和 Z2–U2.
  3. 拧紧螺丝,并压紧连接片,确保接触良好.接触不良可能导致电机无法启动.
  4. 检查是否有杂物或裸露金属,然后关闭接线盒.

该方法只适用于带可调连接片的电机.不同厂家接线布局可能不同,实际操作时必须以接线盒内的接线图为准.

导线连接方式

部分电机通过正反转开关和外部接线来改变转向.在这种结构中,开关和导线的作用与连接片类似,都是通过切换启动绕组和运行绕组的连接方式来改变方向.

操作步骤

  1. 完全切断电源,避免触电风险.
  2. 查看接线图,并确认正确的正转接线方式,特别是启动绕组 Z1,Z2 和运行绕组 U1,U2,V1 的连接关系.
  3. 找到用于连接端子的两根桥接导线,并确认当前位置是否与正转接线图一致.
  4. 将桥接导线移动到指定端子位置.
  5. 拧紧所有螺丝并关闭外壳,确保接触可靠.
  6. 让电机试运行 1–2 秒.如果仍然反转,请重新对照接线图检查桥接位置.

如果您不熟悉电路或开关结构,建议请合格技术人员调整接线,避免短路或电机损坏.

三相电机转向和调整方法

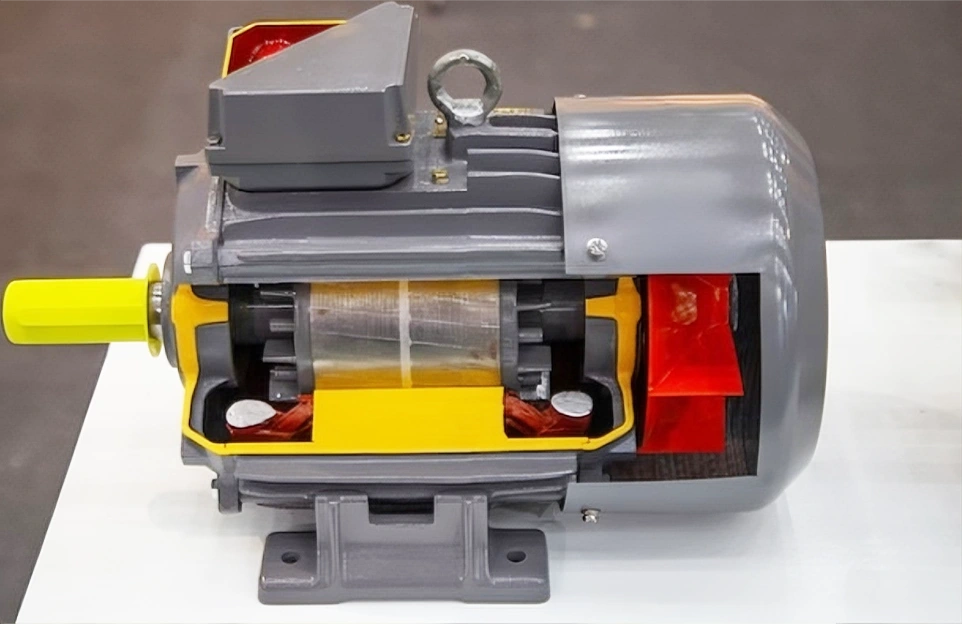

三相电机同样由定子和转子组成.定子内部有三组均匀分布的绕组.当接入三相电源时,这些绕组会形成稳定的旋转磁场,驱动电机运转.转子位于定子内部,并随磁场旋转,带动输出轴和后部冷却风扇.

三相电机旋转原理

与单相电机不同,三相电机不需要启动电容,也不需要额外启动绕组来决定方向.它的旋转方向完全由三相电源的相序决定.

三相电源相序

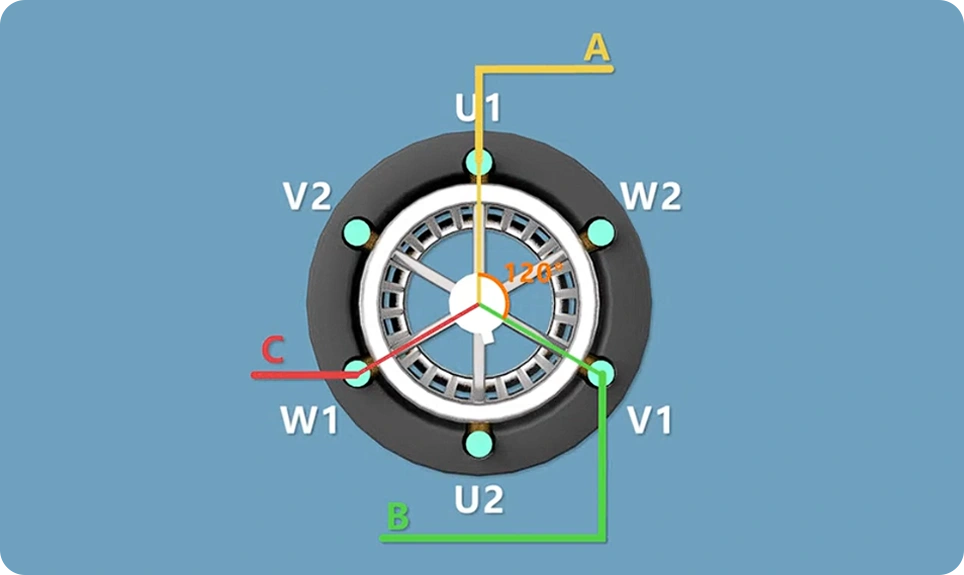

该图展示了三相定子绕组的排列方式.每一相,U,V,W 或 A,B,C,都会按照固定顺序分布在定子周围.

  • U 相,A 相绕组
  • V 相,B 相绕组
  • W 相,C 相绕组

三相电流之间相差 120 电角度.当它们按照顺序作用在绕组上时,就会形成旋转磁场并驱动转子转动.

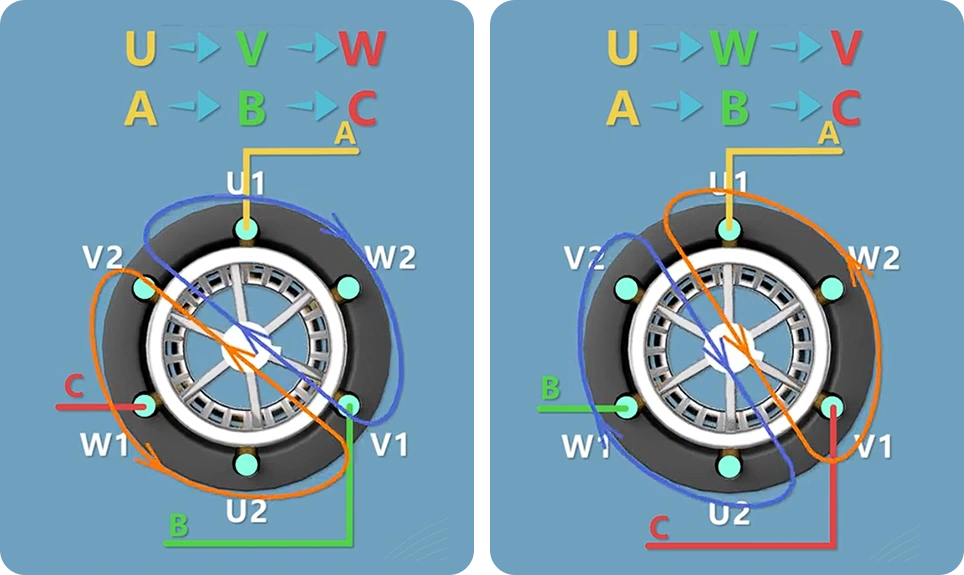

当相序为 U → V → W,或 A → B → C 时,磁场会向一个方向旋转.

如果相序变为 U → W → V,或 A → C → B,磁场方向就会反过来.

正转和反转电源相序

定子结构本身不会改变.只要改变三相电源线的顺序,旋转磁场就会反向,因此调换任意两相线即可改变电机旋转方向.

常见反转原因

  • L1,L2,L3 接线顺序错误
  • 维修后相序发生变化
  • 更换电机或电缆后改变了相序
  • 新的或临时电源相序不同
  • 发电机输出相序与现场电源不一致
  • 断电后重新接线错误

正确调整方法

三相绕组的内部布局是固定的,电机转向取决于相序.改变输入相线顺序,就可以让旋转磁场和电机方向反转.

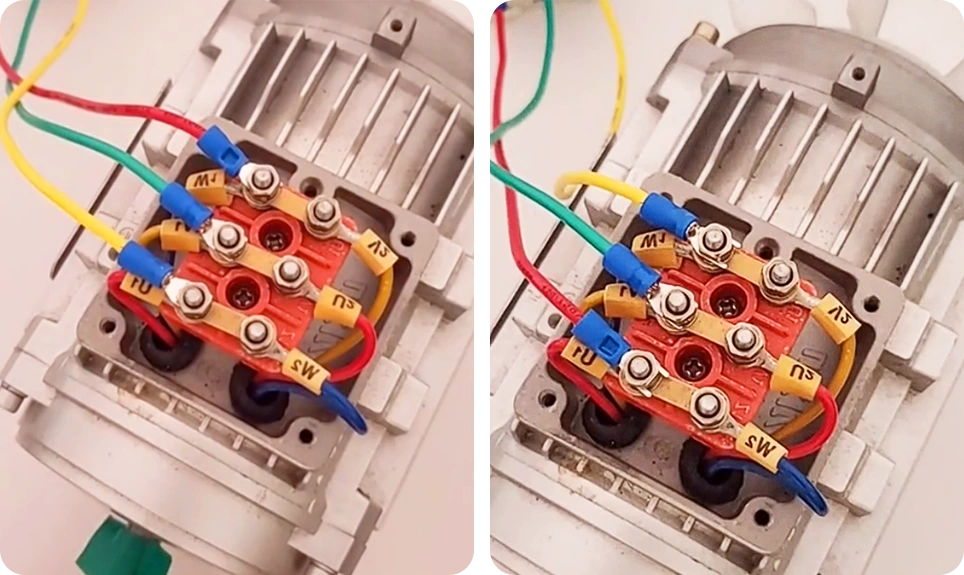

操作步骤

  1. 完全切断电源.
  2. 打开接线盒,找到 U1,V1,W1.
  3. 先拍照记录原始接线位置.
  4. 调换任意两根相线,例如调换 U1 和 W1.
  5. 牢固拧紧所有接线端子.
  6. 恢复供电,并进行短时间试运行.
  7. 检查模盘旋转方向,确认调整是否正确.

三相电机反转调整方法

保持模盘正确旋转方向,对于稳定产量和延长设备使用寿命非常重要.每次安装或接线调整后,都应进行短时间测试,确认方向正确.这样可以避免堵料,过度磨损和不必要的停机.
