秸秆颗粒生产质量标准

原料差异和加工条件变化,常常会导致秸秆颗粒质量不稳定.不同批次之间,燃烧性能,灰分含量和颗粒一致性可能存在差异.因此,建立清晰的质量标准,对于项目评估和日常生产控制都非常重要.

秸秆颗粒的应用场景

目前,秸秆颗粒主要用于两个应用方向.不同用途对颗粒性能和经济性的要求差异较大.

能源用途

在能源应用中,秸秆颗粒通常要求低位热值至少达到 14 MJ/kg,而木质颗粒一般可达到 16 至 18 MJ/kg.

为了满足这一要求,制粒过程通常会重点提高颗粒密度,从而提升单位体积能量含量,并提高运输,储存和燃烧效率.

饲料用途

在饲料应用中,颗粒硬度,尺寸和结构更加关键,需要符合常规饲料生产要求.

制粒过程中,热量和压缩作用可改变秸秆纤维结构,提高粗纤维利用率.因此,饲料制粒更关注营养价值的保留,而不是单纯追求颗粒密度最大化.

关键质量指标

由于秸秆来源广泛,原料差异较大,秸秆颗粒质量通常可参考 ISO 标准进行评估.这些标准将原料特性,制粒条件和最终使用性能联系起来.

在该分类下,非木质颗粒主要分为 A级 和 B级:

• A级颗粒主要用于民用和小型商业供暖,对灰分含量和化学污染物限制更严格.
• B级颗粒主要用于工业应用,允许原料差异范围更宽.

物理性能指标

下表总结了以秸秆颗粒为代表的非木质颗粒物理性能要求,参考的是较常用的 ISO 标准.

由于生物质能源的使用方式不同,各国对非木质颗粒的灰分限制也不完全相同.相比 ISO 标准,一些国家的实际应用允许更宽的灰分范围,以适配特定燃烧系统和应用场景.

化学性能指标

秸秆类原料中钾,氯,硫和硅含量相对较高,这些成分会影响制粒过程中的设备磨损,也会影响燃烧时的结渣情况.

下表以秸秆颗粒为例,总结了 ISO 对非木质颗粒化学性能的分类要求.

说明

1. 以上化学指标主要用于判断秸秆颗粒在燃烧应用中的适用范围和风险边界.
2. 由于秸秆来源和种类差异较大,实际项目应结合具体原料组成进行评估.

秸秆预处理标准

高质量颗粒需要严格的原料预处理.饲料用途和燃料用途的加工流程有所不同.

饲料用途

原料收集和除杂 → 粉碎 → 揉丝 → 调质 → 制粒 → 冷却 → 筛分 → 包装或储存

燃料用途

原料收集和除杂 → 粉碎 → 干燥 → 制粒 → 冷却 → 筛分 → 包装或储存

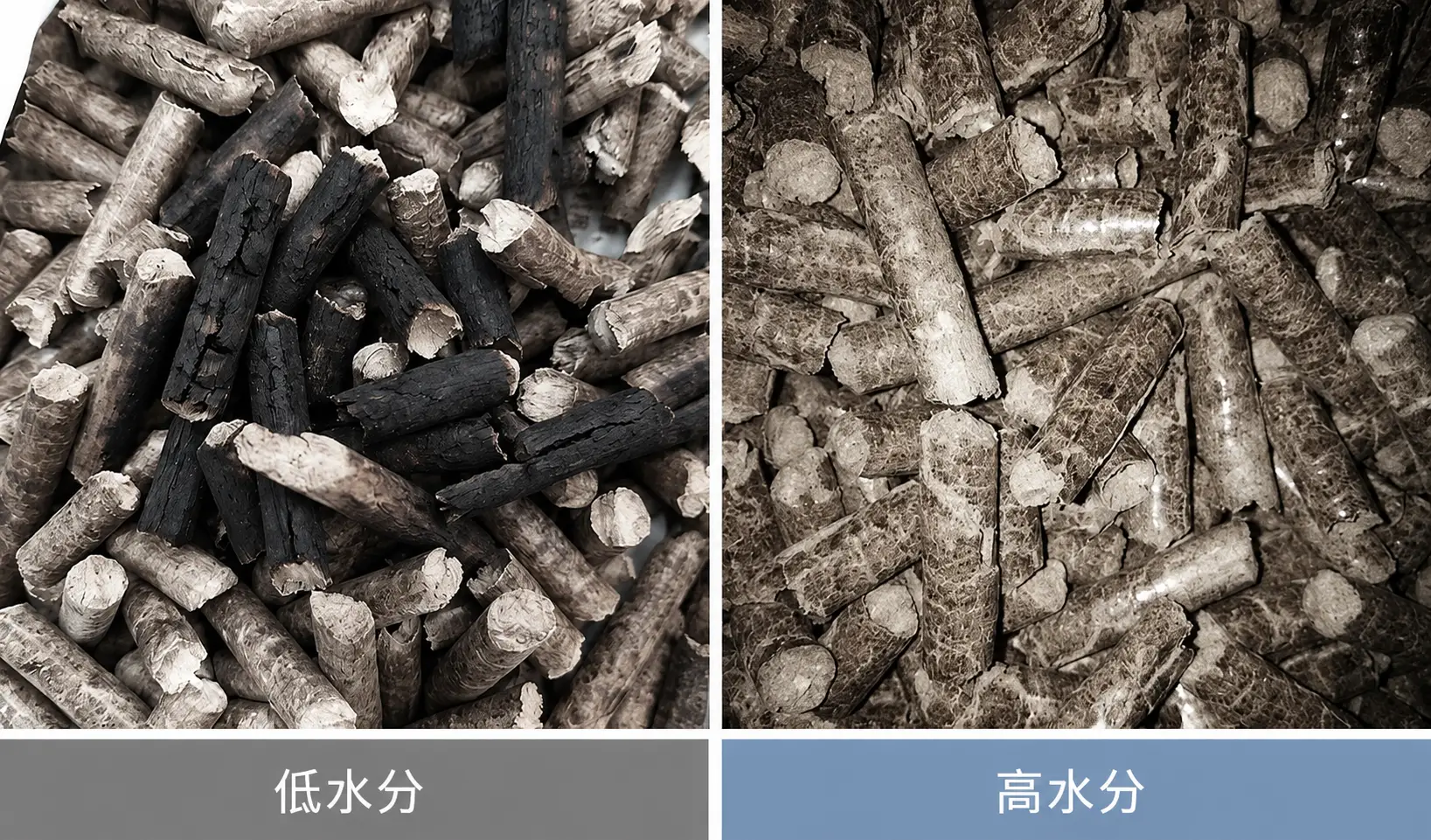

含水率控制

水分可作为传热介质,并有助于降低制粒过程中的摩擦.

研究表明,秸秆类原料的理论含水率范围通常在 15% 至 23% 之间.但在连续化,大规模生产中,含水率通常控制在 12% 至 18% 之间,以平衡颗粒稳定性和设备运行安全.

• 水分过低:摩擦增大,模具升温更快,可能导致颗粒表面焦化或设备堵机.
• 水分过高:木质素黏结作用减弱,颗粒结构松散,同时蒸汽积聚可能造成堵料并影响连续进料.

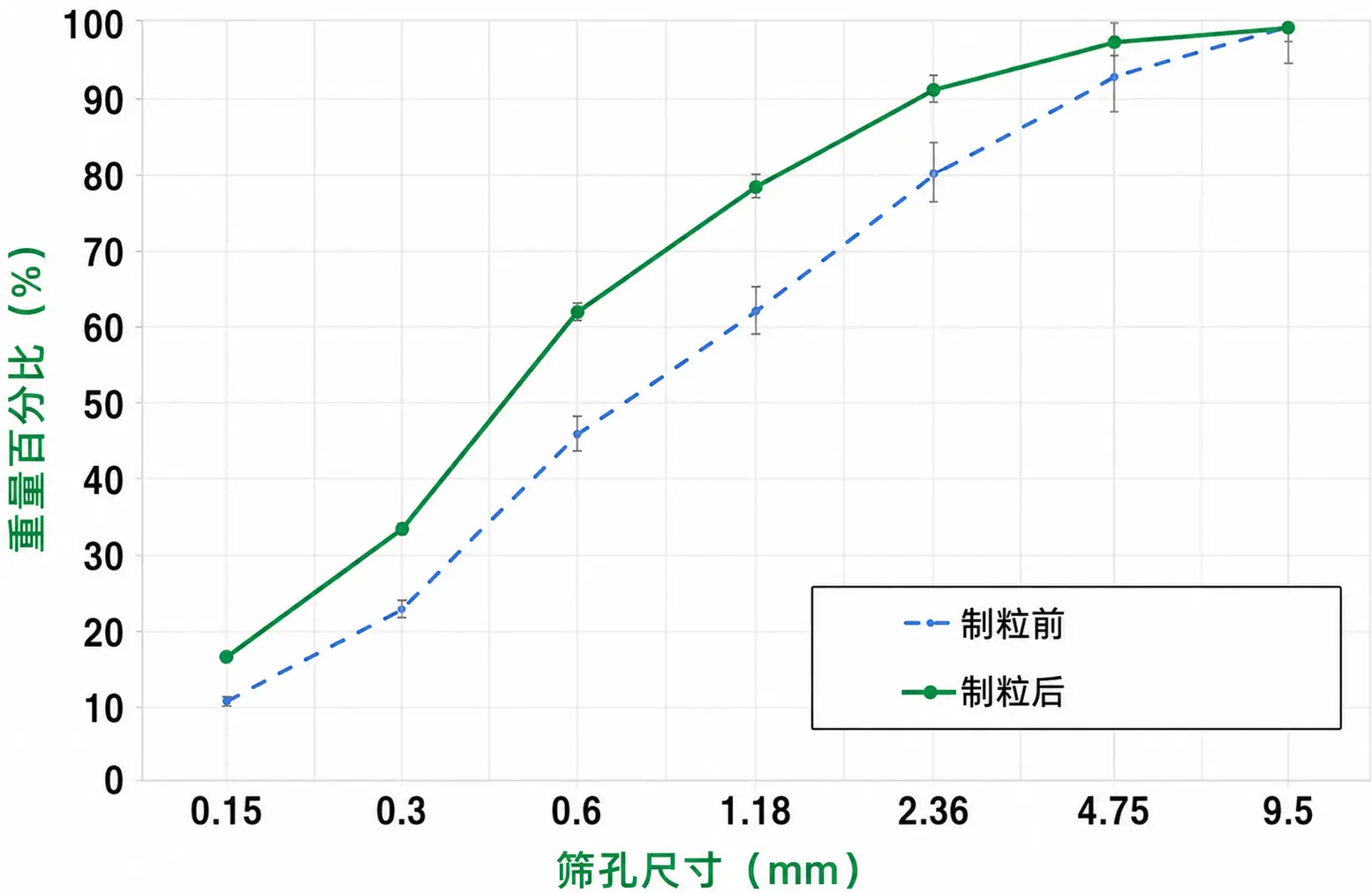

纤维化处理和粒度控制

普通粉碎会破坏秸秆纤维结构,从而降低颗粒强度和稳定性.

目前颗粒行业更倾向于采用纤维化处理工艺,通过切割和撕裂,将秸秆处理成柔软纤维,并增加物料表面积.这有助于改善颗粒结构,同时提升粉碎和制粒效率.

工程经验显示,制粒原料粒度应控制在 0.5–2.8 mm 范围内,并严格限制细粉含量,以避免进料流动问题或模孔堵塞.

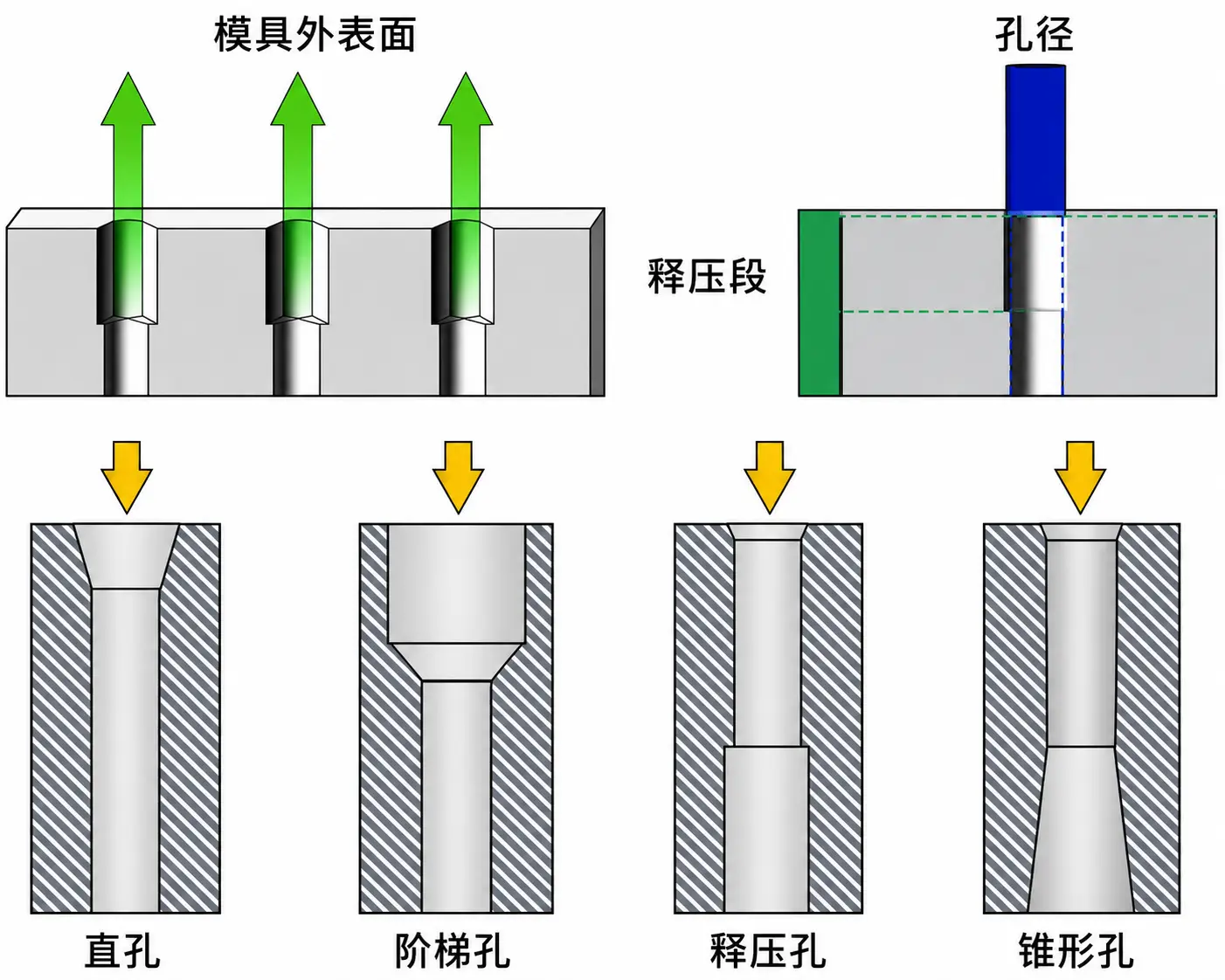

不同秸秆原料的模具压缩比

压缩比是颗粒机模具设计中的关键技术参数,指模孔有效工作长度 L 与孔径 D 的比例.

秸秆纤维弹性回弹较强,如果压缩不足,颗粒出机后容易膨胀和破碎.但压缩过大又会明显增加摩擦,可能导致电机故障或环模破裂.

不同秸秆原料的推荐压缩比如下:

说明

关于模具选择的更多信息,可参考博客:饲料和生物质颗粒机模具选择指南

不同原料对制粒条件的适应性不同,需要根据原料组成和含水率调整预处理方法和模具参数.这些因素会影响生产过程中的颗粒稳定性和最终使用效果.

希望以上内容能为您的秸秆颗粒生产提供参考.如需模具选择或设备配置方面的进一步支持,欢迎联系我们.
