颗粒机齿轮驱动类型及性能对比

颗粒机的动力来自齿轮传动系统。不同的驱动设计提供不同的扭矩、稳定性和物料处理能力。这些结构差异决定了机器的运行强度和可加工的原料类型。了解它们有助于您为原料和目标产量选择合适型号。

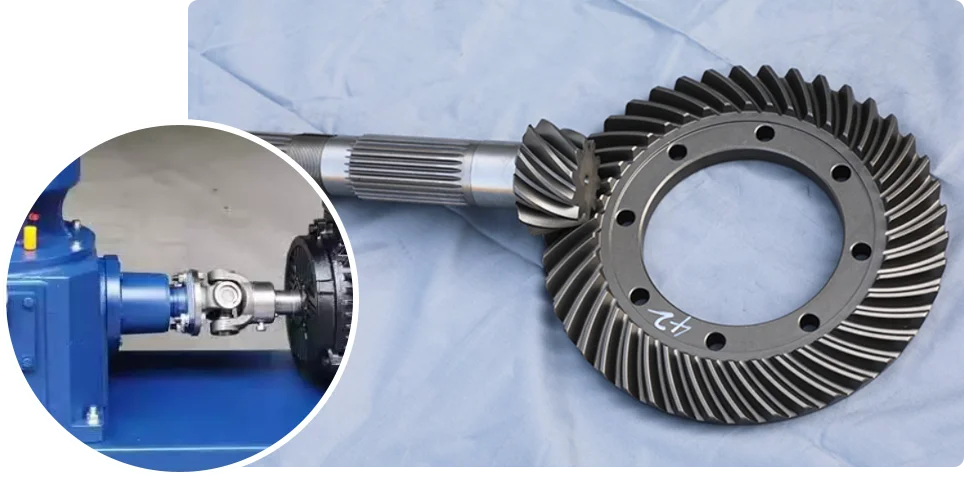

直齿锥齿轮驱动（旧型号）

早期小型平模颗粒机常使用直齿锥齿轮驱动。该设计生产简单，加工精度要求低，成本较低。适用于轻负荷和间歇制粒的早期机器。

动力传递

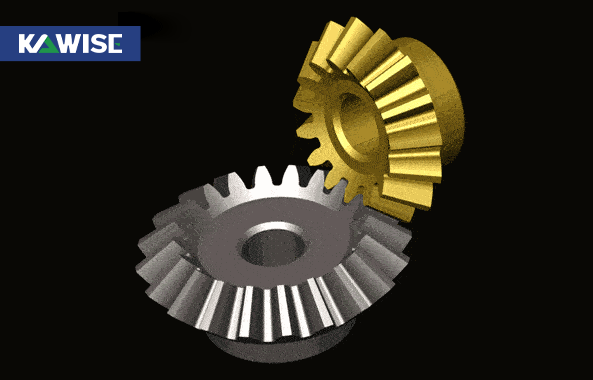

电机启动后，主动锥齿轮与从动齿轮啮合，将动力传递给主轴。主轴将稳定扭矩传递给滚轮或模具，形成颗粒所需压力，确保机器每个循环正常运转。

但简单结构也存在明显局限：

• 齿轮接触面积小
• 扭矩输出有限
• 反向间隙大，噪音明显
• 表面硬度低，重负荷下磨损快
• 油封寿命短，泄漏风险高
• 受力点单一，整体承载能力低

适用原料

适合易制粒、细粉类饲料原料，如玉米粉、麦麸、大豆粉及常规预混料粉。

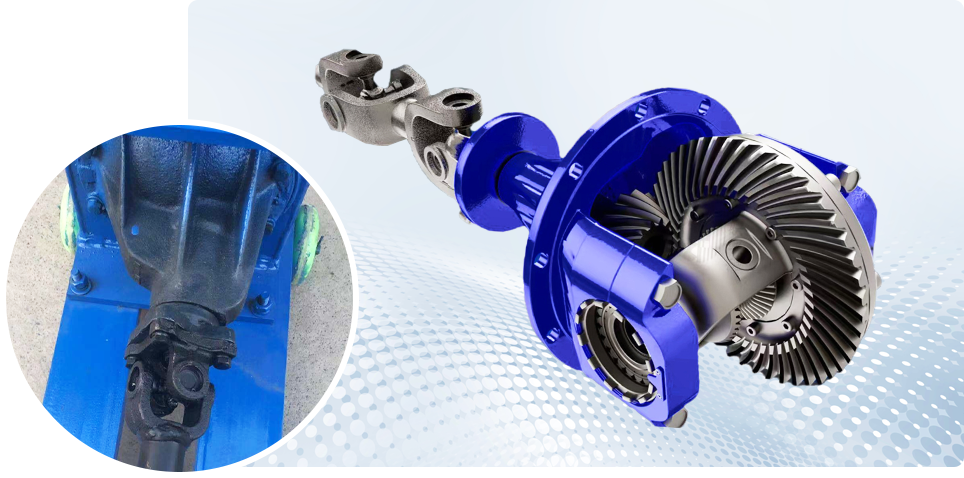

汽车差速齿轮驱动

随着用户对更高产量和连续运行需求的增加，颗粒机传动系统也随之发展。

与旧设计相比，差速齿轮系统提供更高扭矩、更平稳运行和更耐用的性能。

动力传递

差速齿轮箱为颗粒机提供强扭矩减速。电机动力进入齿轮箱，由主锥齿轮降低转速并增加扭矩。锁定行星齿轮让单元作为重载减速器驱动主轴。

低速高扭矩下，主轴驱动滚轮，维持制粒所需压力。

适用原料

差速驱动采用螺旋锥齿轮或偏心齿轮线接触，扭矩高且稳定。适合高压比、高纤维原料，运行平稳、安静。

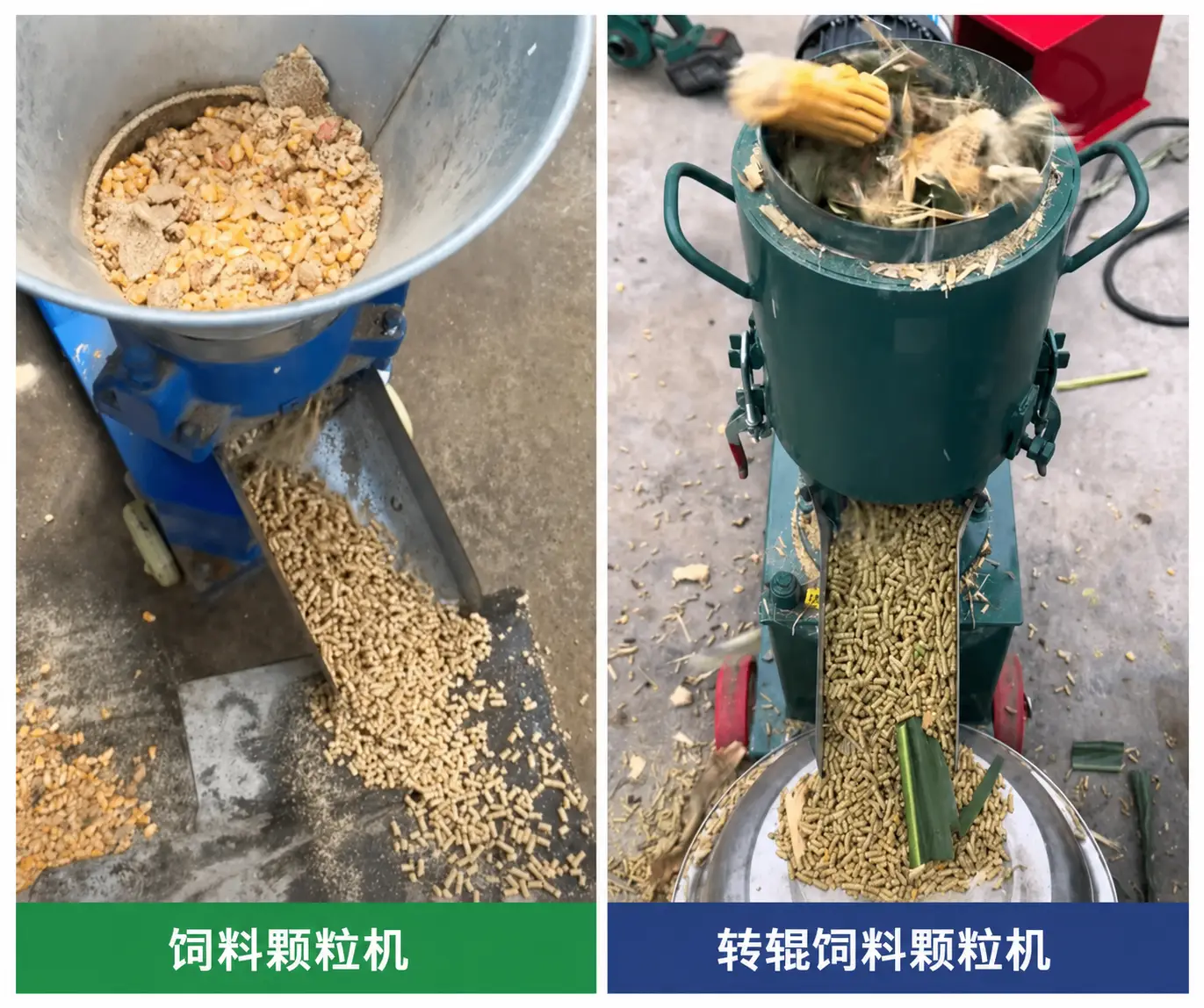

适用原料包括：

• 玉米粉、麦麸、米糠
• 大豆粉、菜籽饼
• 标准家禽及牲畜日粮
• 适中含油量的饲料基料
• 高纤维饲草（滚轮旋转机型）

此类原料压缩要求更高，阻力大，会过载主轴、滚轮和齿轮。长期使用易快速磨损或停机。

重载齿轮箱结构

该齿轮箱用于高压、连续长时间运行及处理硬质材料如木屑和秸秆。提供强动力和稳定扭矩，常用于平模生物质颗粒机和环模颗粒机的重载作业。

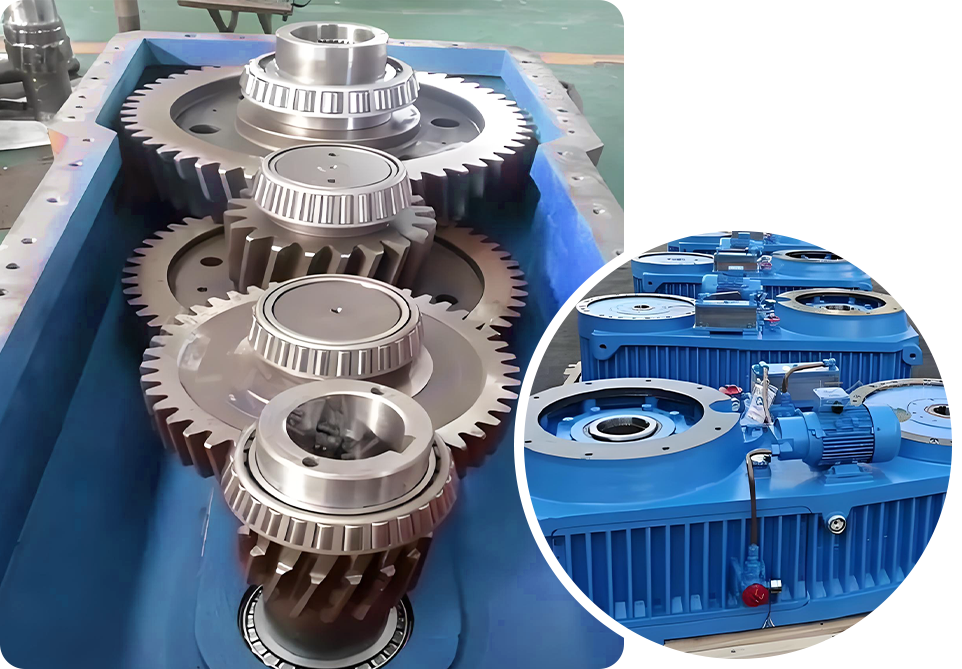

结构特点

齿轮箱采用多级硬化螺旋齿轮减速增扭。大接触面积确保高压下传动稳定。

大模数齿轮及重载轴承提高承载能力并保持主轴刚性。油浴或独立润滑冷却齿轮，确保重载下可靠性能。

适用原料

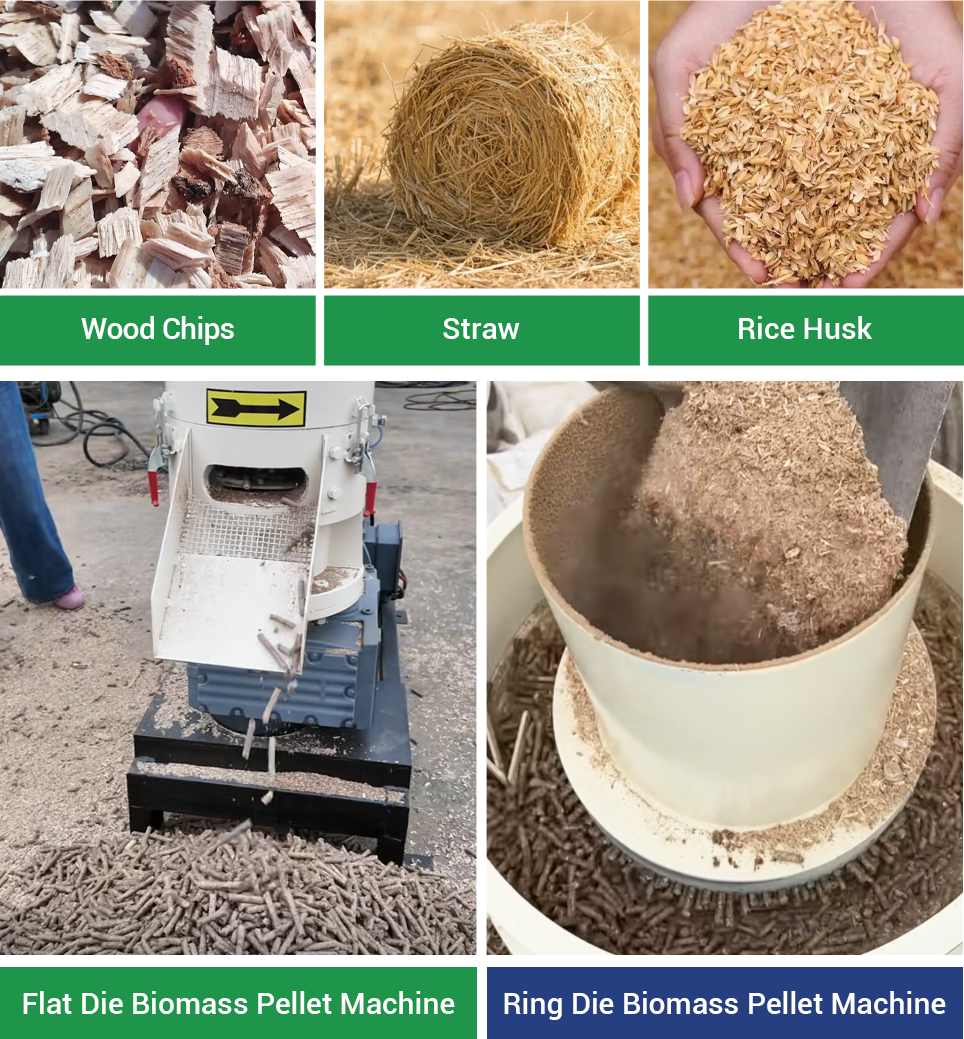

高扭矩和稳定传动可处理常规饲料原料及硬质生物质材料如木屑、秸秆、稻壳。环模颗粒机在连续负载下也能保持压力稳定。

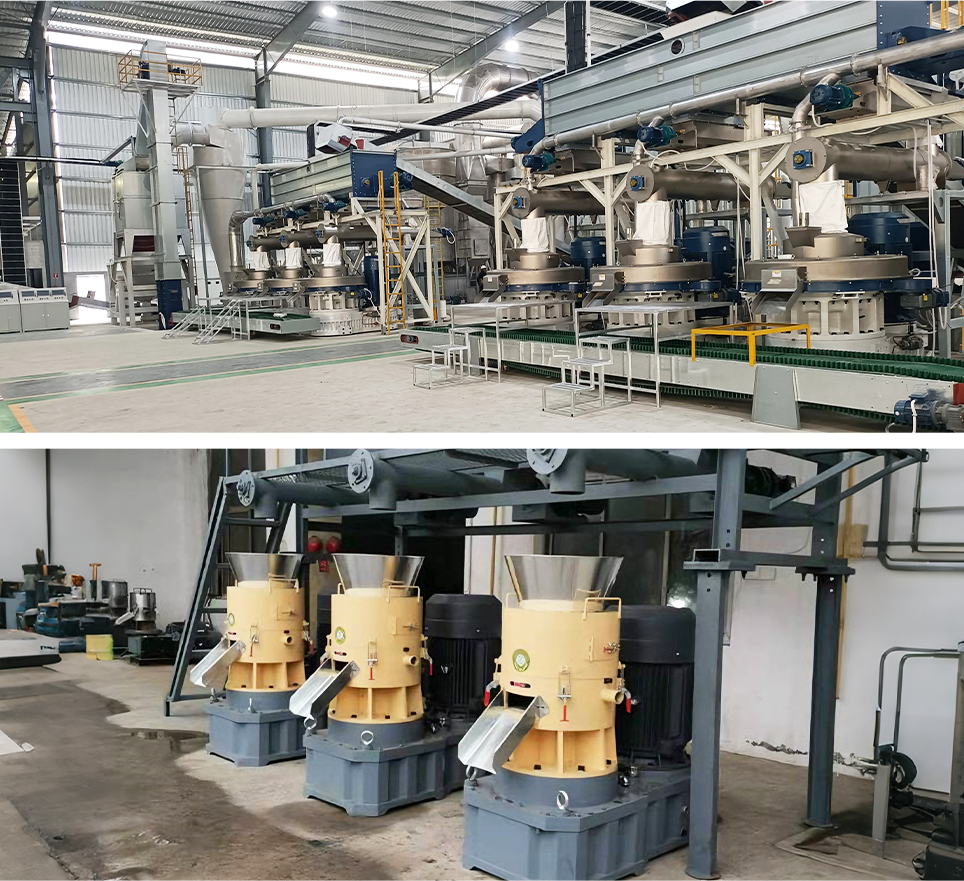

应用场景

高扭矩和稳定传动保证颗粒机在长时间连续运行中压力可靠，适合生物质燃料生产、中大型农场饲料供应及长期运作工厂。

对于需要稳定产量和长期可靠性的作业，该驱动系统提供更强、稳定的性能。

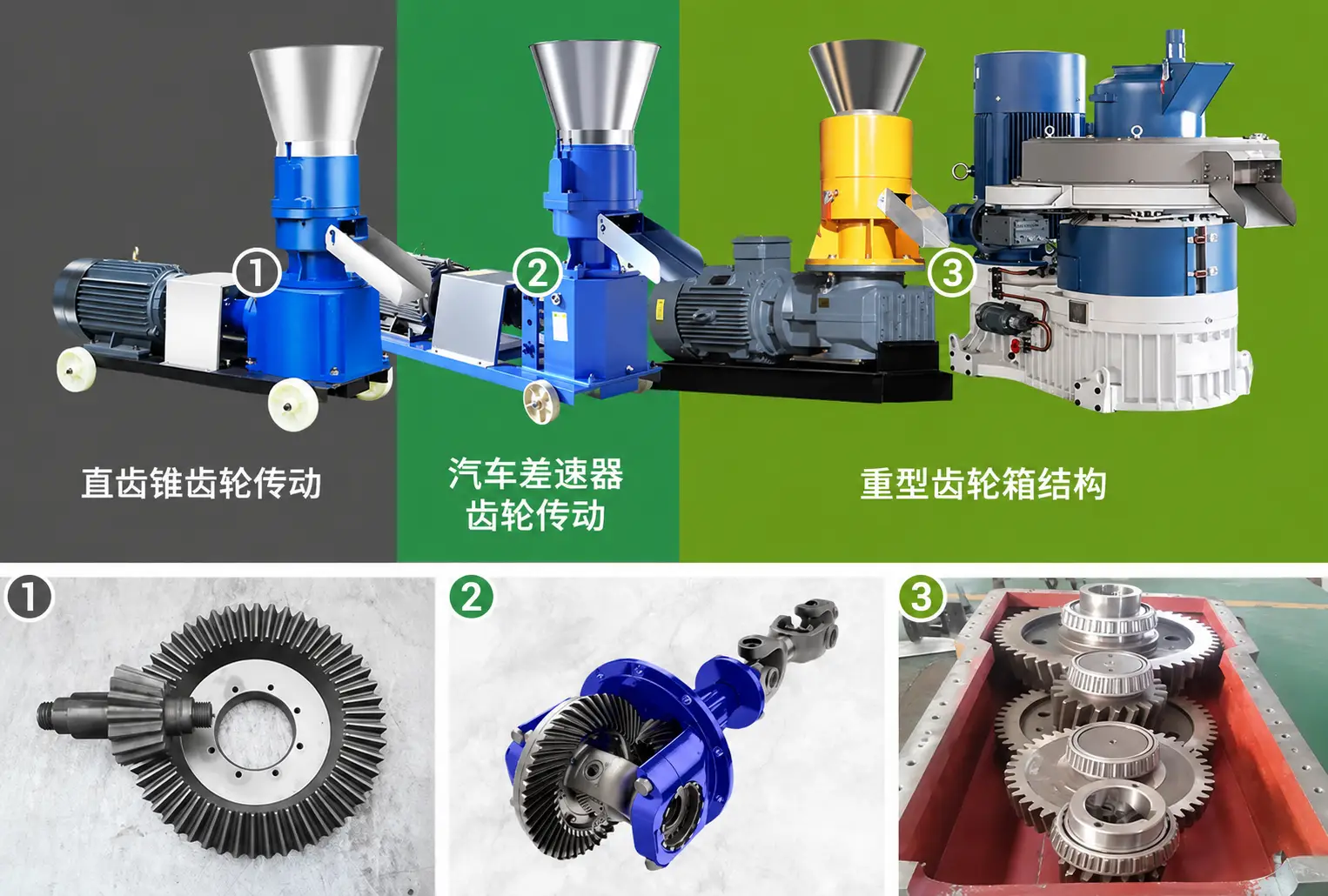

三种驱动系统性能对比

不同齿轮驱动系统使平模与环模颗粒机在动力输出和物料处理上有明显差异。

根据原料、目标产能和运行时间选择合适结构，有助于在实际生产中实现更高效率和可靠的制粒性能。
